Immortalwrt 折腾日记

·2994 字·6 分钟
目录

前言
#

早年接触过 wrt，但是那时候用的还是 7621 的设备，使用 mtk 开源驱动后信号会变得非常差，闭源驱动会出现死机的情况。如今入手 7981 的路由器，终于可以研究一下配置以及日用了。

IPv6 上网
#

想让路由器下面的设备上网，无非就这么几种方式：

  • PD(Prefix Delegation): 上级下发 ipv6 的/56 或者/60 的前缀，可以自己划分子网使用。

  • NDP Proxy: 上级通过 SLAAC 分配 ipv6 地址，只开启了 O 标志，获得一个/64 的地址的时候使用。

  • NPTv6: 你有多条宽带，需要做负载均衡。

  • NAPTv6: 上级只允许通过 DHCPv6 获取地址（一般是学校之类需要强管理或者认证的场景），获得一个/128 的地址。

欸，这时候有人问，/128 不是也可以使用 ndp 代理吗？

理论上确实可行，但是很多 DHCPv6 服务器并不支持代理获取，下面这个tcpdump结果说明了这一点：

root@ImmortalWrt:~# tcpdump -i eth1 udp port 546 or udp port 547
tcpdump: verbose output suppressed, use -v[v]... for full protocol decode
listening on eth1, link-type EN10MB (Ethernet), snapshot length 262144 bytes
15:03:40.878466 IP6 fe80::aaaa.546 > ff02::1:2.547: dhcp6 solicit
15:03:40.880132 IP6 fe80::bbbb.547 > fe80::aaaa.546: dhcp6 advertise
15:03:42.905527 IP6 fe80::aaaa.546 > ff02::1:2.547: dhcp6 request
15:03:42.908198 IP6 fe80::bbbb.547 > fe80::aaaa.546: dhcp6 reply
15:04:39.149414 IP6 ImmortalWrt.lan.547 > ff05::1:3.547: dhcp6 relay-fwd
15:04:40.188299 IP6 ImmortalWrt.lan.547 > ff05::1:3.547: dhcp6 relay-fwd
15:04:42.189520 IP6 ImmortalWrt.lan.547 > ff05::1:3.547: dhcp6 relay-fwd

使用 ff05 的广播根本就不回你。

NDP 代理
#

在路由器上面这样设置：

  1. wan6

DHCP 服务器-IPv6 设置：

  • 指定的主接口（打勾）
  • RA 服务：中继模式
  • DHCPv6 服务：中继模式
  • NDP 代理：中继模式
  • 学习路由（打勾）
  1. br-lan

DHCP 服务器-IPv6 设置：

  • 指定的主接口（不允许选择了）
  • RA 服务：中继模式
  • DHCPv6 服务：中继模式
  • NDP 代理：中继模式
  • 学习路由（打勾）
  • NDP 代理从属设备（打勾）

这样操作相当于透传了上级路由的 RA（路由器通告），上面怎么样配置，你的局域网设备就是怎么样的，没法更改，当然如果你能获取到/64 的前缀，那么下面的设备一般来说也没有问题。

前缀下发
#

这当然是最推荐的方式了。

在现代的类 wrt 上面，使用PPPoE在 wan 口上拨号，同时在高级设置里面开启获取 IPv6 地址为自动，如果你的 ISP 有 IPv6 支持，会自动产生一个虚拟动态接口wan_6。一般这个接口能获取到一个/64 的地址和 IPv6-PD，这是我们能分配的前提条件。

我的配置是这样的：

  • RA 服务：服务器模式
  • DHCPv6 服务：已禁用
  • NDP 代理：已禁用

使用简单的路由通告配置
#

在家用的小型网络中，完全可以做到不架设 DHCPv6 服务器，只通过 RA 就可以实现基本的配置了，请看这个包：

root@t-router:~# tcpdump -nvi br-lan ip6[40] == 134
tcpdump: listening on br-lan, link-type EN10MB (Ethernet), snapshot length 262144 bytes
10:35:28.476086 IP6 (flowlabel 0x4f20d, hlim 255, next-header ICMPv6 (58) payload length: 144) fe80::aaaa > ff02::1: [icmp6 sum ok] ICMP6, router advertisement, length 144
        hop limit 64, Flags [none], pref medium, router lifetime 1800s, reachable time 0ms, retrans timer 0ms
          source link-address option (1), length 8 (1): aa:aa:aa:aa:aa:aa
          mtu option (5), length 8 (1):  1492
          prefix info option (3), length 32 (4): 2409:xxxx:xxxx:13a::/64, Flags [onlink, auto], valid time 5400s, pref. time 2700s
          route info option (24), length 24 (3):  2409:xxxx:xxxx:130::/60, pref=medium, lifetime=1800s
          rdnss option (25), length 24 (3):  lifetime 1800s, addr: 2409:xxxx:xxxx:13a::1
          dnssl option (31), length 24 (3):  lifetime 1800s, domain(s): lan.
          advertisement interval option (7), length 8 (1):  600000ms

几个重要的信息全部体现在这个里面了：

  1. 地址：

没有配置 Flag，说明是 Stateless，设备自己生成配置，是否开启 RFC4941（隐私地址）由设备自己决定。

不过无状态自动配置要求地址的前缀必须是/64 以上的，否则会破坏这一行为。

  1. 网关：

规定路由通告必须使用 fe80 开头的本地地址来发送路由通告，只要路由存活时间不为 0，那么下面的设备就可以使用这个地址当做默认路由。

  1. DNS
  • 使用rdnss option来配置 DNS。

Windows 在大概 1709 这个版本之后支持rdnss了，其他系统应该都支持吧？

  • 使用dnssl option来配置 DNS 搜索域。

这个感觉意义不大，因为使用 DHCPv6 才会解析主机名.lan，这个使用 DHCPv4 已经足够了。

不过注意不要设置成.local，因为 mDNS 会使用这个域名导致冲突，而 mDNS 会自动发现的。

如果你有/60 的前缀，可以在高级设置里面填写 IPv6 分配提示，4 位正好可以填一位 16 进制数，0-f，以此类推/56 可以填两位，从而划分多个 IPv6 子网。

像我就是填了a。

使用 DHCPv6
#

如果设备比较老，可能还是得开启 DHCPv6，办法就是把 DHCPv6 服务设置成服务器模式。

这时候就可以在 RA 设置里面的 RA 标记开启几个选项，让设备使用 DHCPv6 服务，这里配置项目已经讲解得很明白，我就不多说了，直接贴上来：

RA 标记

受管配置 (M)
受管地址配置 (M) 标记表明可以通过 DHCPv6 获取 IPv6 地址。
其他配置 (O)
其他配置 (O) 标记表明其他信息，如 DNS 服务器，可以通过 DHCPv6 获得。
移动家乡代理 (H)
移动 IPv6 家乡代理 (H) 标记表明该设备在此链路上还充当移动 IPv6 家乡代理。

DHCPv6 还可以配置别的一大堆东西，比如 NTP 之类的，但是 v4 已经干了这一堆了，我觉得除非 v4 被完全替代，否则现阶段完全没有理由用。

NPTv6/NAPTv6
#

如果有多条宽带并且都有 PD，你可以内网分配一个 ULA 地址，然后在路由的时候进行前缀转换，这也是我们学校社团网络的做法。这种办法对于性能要求的不高，本身也算符合 IPv6 的实践。

但是如果你只能通过 DHCPv6 配到一个/128 的地址，那就没办法了，直接用动态地址伪装（masquerade）吧，一般的路由器都不会有硬件加速，所以网速不太行，但是如果是 IPv6 刚需也没有别的办法了。

我有点懒得写了，想用的可以参考南航校园网 OpenWRT 配置 IPv6 NAT6，我自己在学校里面配的过程已经忘记了，不过跟这个应该大差不差。

邻居协议
#

IPv6 相比 v4 的 b 就是不同，就是邻居协议取代 ARP，RA 实现了 DHCP 的基本功能。

路由器和客户端使用 NS（Neighbour Solicitation）和 NA（Neighbour Advertisement）来检测地址冲突，探测别的设备。

一个 SLAAC 的过程具体是这样：

  1. 连接到网络，先生成一个地址，用::发送到这个地址，看自己生成的fe80::/16有没有冲突，没有就使用。
  2. 向ff02::发送 RS，寻找路由器。
  3. 路由器默认会每隔几分钟发送 RA，接收到 RS 后，会尽快回复 RA 消息。
  4. 客户端自己生成一个全球唯一的可路由地址，然后再看有没有冲突，没冲突就开始使用这个地址上网。

VLAN 划分
#

出于管理需要，我决定在路由器上面划分 VLAN 了，不过我其实并没有另一台 VLAN 的交换机，所以说并不是满血的 VLAN。同时由于是新手，对于 VLAN 的理解肯定有不到位之处，请多包涵。

简单的概念
#

  • trunk：在这个通道上面跑的是打上不同 ID 的 VLAN。
  • access：某个端口，一般来说一个端口只分配给一个 VLAN ID。

在某个端口上面，选择了 VLAN ID，有不同的标志可以分配：

  • 不属于：这个 VLAN 不分配到这个端口。
  • tagged：通过这个端口的数据包，都会被打上这个 VLAN 的 ID。
  • untagged：通过这个端口的数据包，如果有 VLAN ID，将会被删除掉。
  • 是主 VLAN：如果从这个接口进来的数据包没有任何标记，就认为他是这个 VLAN ID 的。

划分
#

我的想法是，.1的网段分配给熟悉的设备上网，.2的网段分配给物联网设备，.3的网段分配给访客网络。

所以我在设备上的br-lan的网桥 VLAN 过滤是这么配置的：

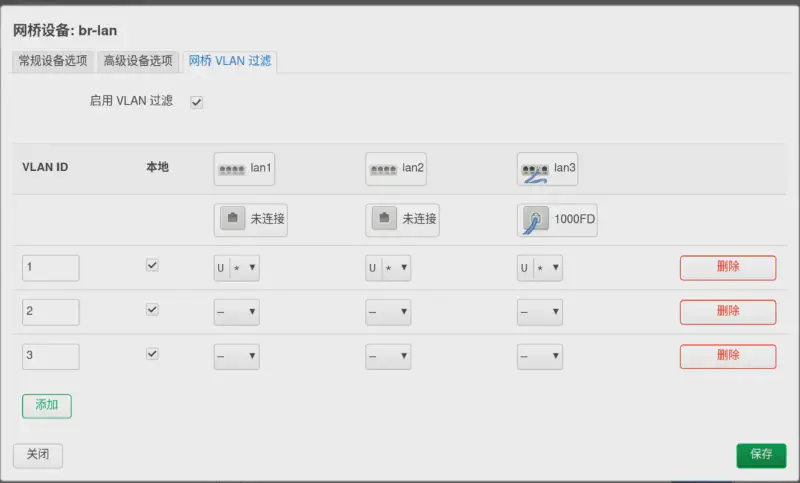

VLAN Settings

这个本地指的是路由器的 CPU 可以识别这个 VLAN 的内容，从而对它进行设置 DHCP 服务器之类的操作。

路由器有三个口，我全部分配给了 VLAN1，同时设置为主 VLAN 接口（显示为*），这是因为我大概不会在这上面接物联网设备（因为都是 2.4G 的设备）和插入访客的网线。

这时候在接口里面就可以看到这些虚拟的 VLAN 设备了，为它们设置 DHCP 服务器，防火墙，保存。

在无线里面，可以创建很多个同频段的 SSID（不会有人才知道吧），但是信道是一样的，接口配置里面可以选择关联的网络，这里选上你设置防火墙的接口，这时候通过这个 SSID 收到的数据就会自动地被交换机打上 VLAN ID 了。

在防火墙里面可以做更加细致的管理，比如使用conntrack，只允许 LAN 区段的设备主动发起到 IOT 设备的连接，隔离访客网络和信任网络的区段，非常灵活。

这时原有配置使用br-lan的应用，记得修改为br-lan.1。

这里有一个我刚开始不明白的问题： 外部网络根本不识别 VLAN ID，那么转发到 WAN 的流量为什么会自动把 VLAN 头给去掉呢？

其实不是主动去掉的，因为 VLAN 是二层的东西，路由（三层）和 VLAN 是两个相对独立的过程，跨局域网的时候需要换二层封装，所以 VLAN ID 自然没有了。
